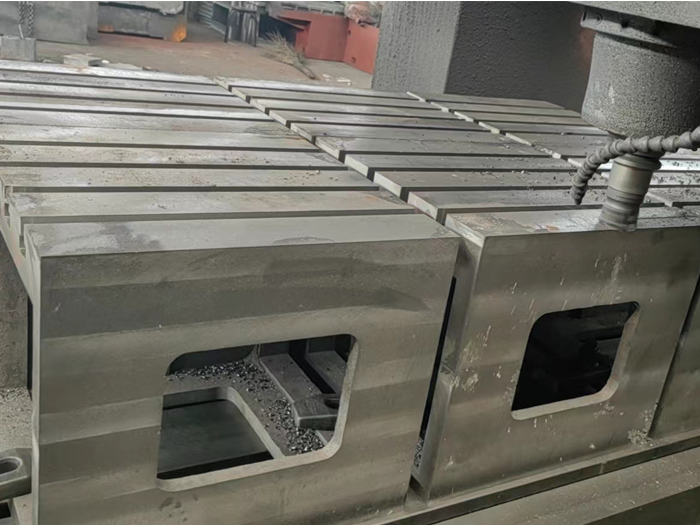

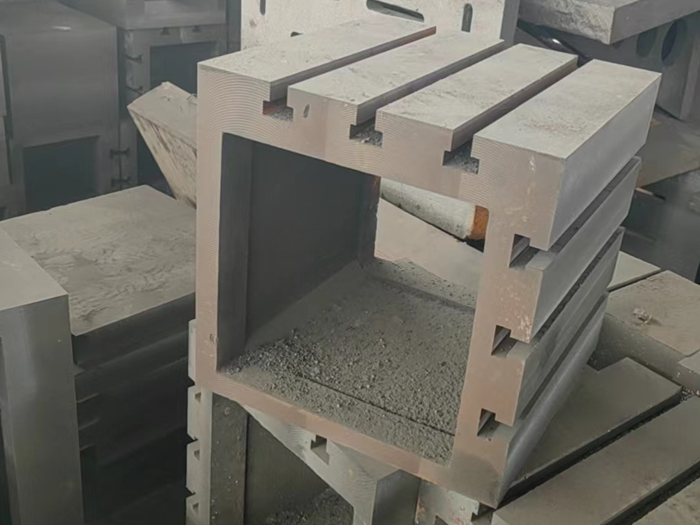

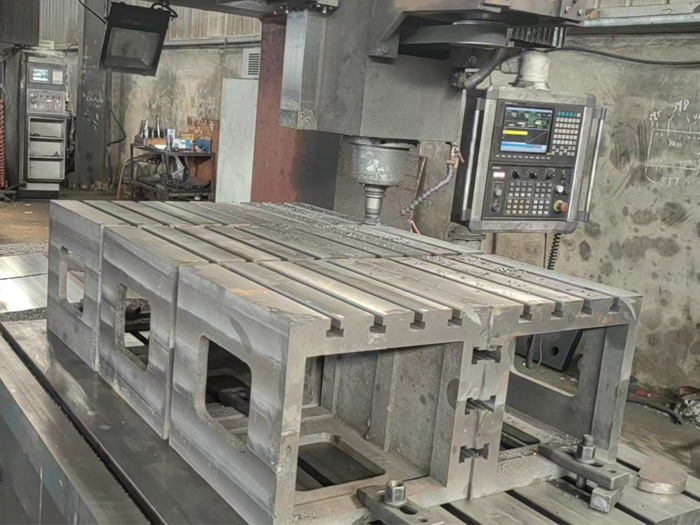

鑄鐵方箱主要用于零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求制作各種規格和等高方箱及長方筒。
鑄鐵方箱：按JB/T3411.56-99標準制造，材料HT200。
鑄鐵方箱的精度：對于刮研制方箱除檢定平面度外，還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。
鑄鐵方箱檢定方法：
對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其大值，當誤差方向不一致時取其正差與負差值之和，為該受檢面平面的平面度。
格 | 工作面的平面度 | 工作面的垂直度.平行度及V型槽對底部和側面的平行度 |
精度等級（μm） |
1級 | 2級 | 3級 | 1級 | 2級 | 3級 |
100×100×100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150×150×150 | 4 | 9 | 17 | 8 | 18 | 35 |
200×200×200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
250×250×250 | 5 | 11 | 22 | 10 | 22 | 45 |
300×300×300 | | 12 | 25 | | 25 | 50 |
400×400×400 | | 15 | 30 | | 30 | 60 |
500×500×500 | | | 35 | | | 70 |
600×600×600 | | | 40 | | | 80 |
